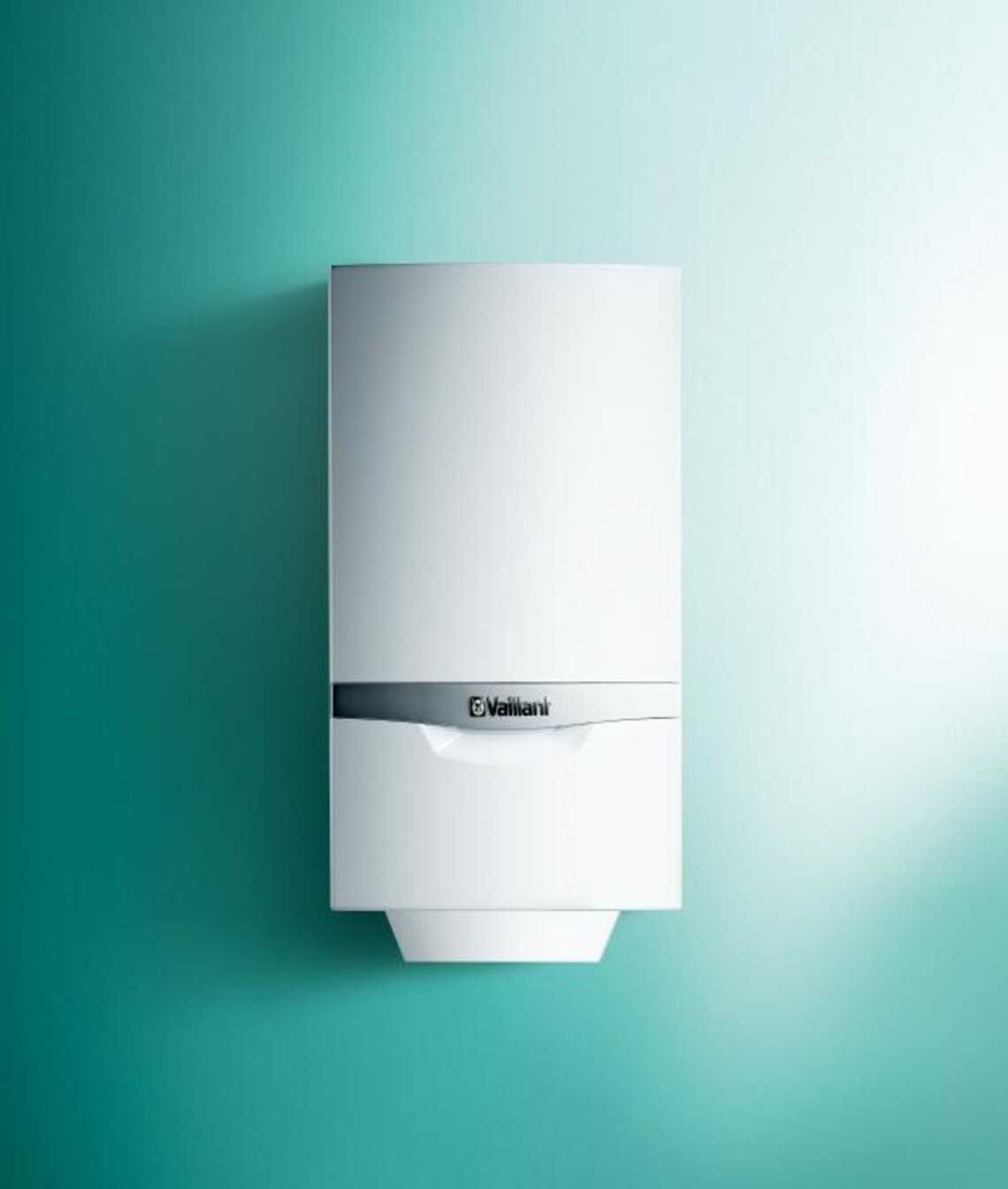

turboTEC plus balcony VUVUW 防冻加强型燃气采暖热水炉
防冻加强型燃气采暖热水炉德国进口
威能集团特别研发，安装环境温度最低-10℃ ①
24/28kW两用及系统型燃气采暖热水炉
四点温控 ②，严格控温，节约燃气
与威能ebus控制器结合，室内轻松完成采暖及生活热水设置
备注①：威能内部实验报告，在连续24小时零下10度无风状态下，开启防冻功能可避免壁挂炉冻坏，实际使用过程中，在通电通气后开启防冻功能，对壁挂炉进行防冻保护防过热是在供水温度到95℃时壁挂炉停机保护。
②：指4个温度控制器：供回水管上各有1个，生活热水出水管上1个，板式换热器上1个
*备注 ①②⑤： 威能内部实验报告，在连续24小时0下10度无风状态下，开启防冻功能可避免壁挂炉冻坏。实际使用过程中，在通电通气后开启防冻功能，对壁挂炉进行防冻保护。防过热是在供水温度到95℃时壁挂炉停机保护。
③④：指供回水管上各有1个温度传感器
规格
|
L1PB27-VUW 242/5-5(H-CN)B L1PB27-VUW 242/5-5P(H-CN)B N1PB27-VU 242/5-5(H-CN)B |
L1PB31-VUW 282/5-5(H-CN)B L1PB31 VUW 282/5-5P(H CN)B N1 PB31-VU 282/5-5(H-CN)B |
|
|---|---|---|
| 80/60℃下的额定供热功率范围 | 8.1-24.0 kW | 9.5-28.0 kW |
| 热水制备时的*大加热功率 | 24.0kW | 28.0kW |
| *大热负荷 | 26.7 kW | 31.1 kW |
| *小热负荷 | 9.4 kW | 10.9kW |
| 采暖供水温度调节范围(出厂设置: 75℃) | 30 – 80℃ | 30 – 80℃ |
| 采暖*高工作压力 | 0.3 MPa (3.0 bar) | 0.3 MPa (3.0 bar) |
| 采暖循环水量(针对△T = 20K) | 1,032 l/h | 1,203 I/h |
| 水泵机外扬程(针对额定循环水量) | 0.022 MPa (0.22 bar) | 0.025 MPa (0.25 bar) |
| 生活热水*低启动流量(VUW) | 1.5 l/min | 1.5 l/min |
| 生活热水流量(针对△T= 25K) (VUW) | 9.6 kg/min | 11.2 kg/min |
| 生活热水流量(针对△T= 30K) (VUW) | 11.5 kg/min | 13.4 kg/min |
| 生活热水*大工作压力 (VUW) | 1.0MPa | 1.0MPa |
| 生活热水出水温度范围 | 35-65℃ | 35-65℃ |
| 允许的燃气种类 | 天然气/液化气 | 天然气/液化气 |
| 设置测的燃气接头 | G 1/2″ | G 1/2″ |
| 设备侧的供暖供水和回水管接头 | G 3/4″ | G 3/4″ |
| 设备侧的冷水和热水接头/储水罐供回水接头 | G 1/2” | G 1/2” |
| 安全阀连接管(*小) | G 1/2” | G 1/2” |
| 膨胀水箱面积 | 10L | 10L |
| 烟道接头 | 60/100mm | 60/100mm |
| 天然气12T燃气动压 | 2.0 kPa | 2.0 kPa |
| 燃气耗气量12T | 2.8 m³/h | 3.2m³/h |
| *低排烟温度 | 103℃ | 104℃ |
| *高排烟温度 | 126℃ | 133℃ |
| 设置尺寸，宽度 | 440mm | 440mm |
| 设置尺寸，高度 | 800mm | 800mm |
| 设置尺寸，厚度 | 338mm | 338mm |
| 净重VUW/VU | 42.7/40.5 kg | 43.4/41.5 kg |
| 电气连接 | 220V/50Hz | 220V/50Hz |
| 保险丝（慢熔） | 2A | 2A |
| *大电动功率消耗 | 145W | 145W |
| 防水保护等级 | IP X4D | IP X4D |
